电永磁吸盘控制器电气连接

输入、输出接口

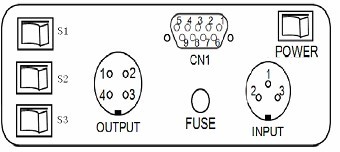

电永磁吸盘控制器背面板如图1 所示：

图1

如图所示INPUT为输入接口，OUTPUT为输出接口。航空插头与接口连接时请将针孔一一对应。

电永磁吸盘控制器各接口具体功能如下：

① 输入接口1脚接航空插头红，2脚接插头绿线，3脚接插头黄绿线。其中红线与蓝线为交流220V 输入端（红线接火线，蓝线接零线），黄绿线为接地线。

② 输出接口1、2、3脚接航空插头红线，4脚接插头蓝线。其中3条红线分别为3路负载的一个输出端，蓝线为3路负载的公共输出端。

③ S1、S2、S3为输出负载选择开关，其中S1接通（S1键“—”侧按下），第1路负载（OUPUT 1、4脚）输出有效；S2接通（S2键“—”侧按下），第2路负载（OUPUT 2、4脚）输出有效；S3接通（S3键“—”侧按下），第3路负载（OUPUT 3、4脚）输出有效。
